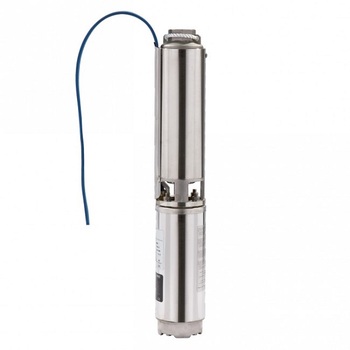

Насос свердловинний Wilo TWU 4-0214-C (6046689)

Повністю затоплюваний занурювальний багатоступінчастий насос Wilo TWU 4-0214-C (6046689) з радіальними або напівосьовими робочими колесами у секційному виконанні для вертикального або горизонтального монтажу із вбудованим зворотним клапаном. Стійкий до корозії однофазний або трифазний електродвигун для прямого пуску з водогліколевою сумішшю. Герметична заливка, обмотка з ізолюючим лаком, просочування смолою і підшипники, що самозмазуються. Електродвигун охолоджується рідиною, що перекачується. Цей агрегат завжди повинен експлуатуватися у зануреному стані. Горизонтальний монтаж виконується з кожухом, що охолоджує. Для перекачування води із свердловин з максимальною глибиною занурення 200 м та максимальним вмістом піску 50 г/м.

Комплект постачання:

• Гідравлічна частина у повному зборі з електродвигуном
• Кабель електроживлення з дозволом до використання у питному водопостачанні
• В однофазному виконанні, вкл. розподільні пускові пристрої з конденсатором, термічним реле електродвигуна, а також вмикачем/вимикачем
• Інструкція з монтажу та експлуатації

Технічний паспорт

Гідравлічні характеристики:

• Індекс мінімальної ефективності (MEI): 0.7
• Максимальний робочий тиск PN: 10 бар
• Макс. вміст піску: 50 g/m³
• Макс. глибина занурення: 200 м
• Витрата макс. Qmax: 2,5 м³/год
• Оптимальна витрата Qopt: 2,2 м³/год
• Напір макс. Hmax: 92,0 м
• Оптимальний напір Hopt: 65,66 м
• Т рідини, що перекачується Tmin: 3 °C
• Макс. T рідини, що перекачується Tmax: 30 °C
• Кількість ступенів: 14

Дані електродвигуна:

• Підключення до мережі: 1~230 V, 50 Hz
• Номінальна потужність електродвигуна P2: 0,75 кВт
• Номінальна частота обертання n: 2869 1/min
• Номінальний струм IN: 5,9 А
• Пусковий струм I: 19,8 А
• Тип включення: Прямий запуск від мережі (DOL)
• Коефіцієнт потужності cos φ: 0.92
• Макс. частота включень t: 201/h
• Діаметр електродвигуна DM: 98 мм

Кабель:

• Довжина кабелю електроживлення: 1,8 м
• Переріз кабелю: 4G1,5 mm²

Матеріали:

• Корпус насоса: Нержавіюча сталь
• Робоче колесо: Поліфеніленефір
• Вал: Нержавіюча сталь
• Матеріал електродвигуна: Нержавіюча сталь

Установчі розміри:

• Патрубок на напір. стороні DNd: Rp 1¼
