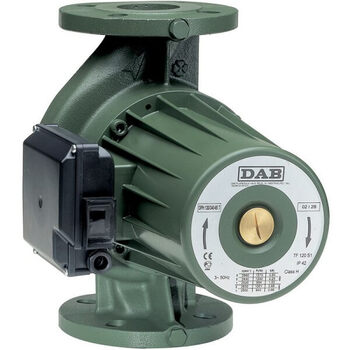

Циркуляційний насос DAB BPH 150 /280.50T (505928622)

Циркуляційний насос DAB BPH 150/280.50T (505928622) застосовується для адміністративних споруд та будівель промислового типу. Монтаж насосів не є трудомістким процесом. Під час експлуатації насоси практично не видають шумів. Завдяки позитивній репутації, насоси серії DAB успішно використовуються на різних об'єктах країни. Популярність насосів також пов'язана з надійністю конструкції, високою якістю всіх її елементів та доступною вартістю.

Застосування

Насос для циркуляції води в цивільних та промислових системах опалення та кондиціювання. Усі моделі поставляються як в одиночному, так і в здвоєному виконанні.

Конструктивні характеристики

Моноблочний корпус складається з чавунної гідравлічної частини та двигуна з мокрим ротором. Корпус двигуна із штампованого алюмінію. Фланцеві патрубки мають отвори під манометри. Робоче колесо із технополімеру. Вал двигуна із загартованої нержавіючої сталі обертається в графітових підшипниках ковзання, що змащуються рідиною, що перекачується. Захисна сорочка ротора, внутрішній кожух статора та ущільнювальний фланець із нержавіючої сталі. Керамічний завзятий підшипник, кільцеві ущільнення з EPDM та латунна пробка для випуску повітря. Двох (для BРH та DРH) або чотириполюсний (для BMH та DMH) асинхронний двигун із короткозамкненим ротором.

Однофазні двигуни мають 3 швидкості обертання, у той час як трифазні версії 3 швидкості при напрузі 3х400 В~ і 2 швидкості при 3х230 В~. В обох випадках швидкості вибираються за допомогою спеціального перемикача на клемній коробці, дозволяючи встановлювати відповідну продуктивність насоса за зміни характеристик системи. Тепловий вимикач вбудований в обмотки статора однофазної версії двигуна.

Для трифазних двигунів повинен бути встановлений пускач на лінії живлення двигуна. Пускач повинен бути підключений до теплового захисту від перевантаження, вбудованого у двигун, щоб захищати двигун на всіх швидкостях. У здвоєних модифікаціях напірний патрубок вбудований зворотний клапан перекидного типу, що запобігає рециркуляції рідини через непрацюючий насос. У стандартне постачання також входить глухий фланець, що встановлюється у випадку, коли один із двох двигунів знаходиться на обслуговуванні. Стандартний корпус насоса з фланцями PN10 сумісний із контрфланцями PN6.

Технічні характеристики

• Робочий діапазон: від 1.5 до 24 м3/год із напором до 14.6 м
• Температура рідини: від 10°С до +110°С
• Ступінь захисту: IP 44
• Клас ізоляції: H
• Кабельне введення: PG 11
• Напруга живлення: трифазна ~ 3x400 B, 50 Гц
• Перекачувана рідина: чиста, без твердих частинок та мінеральних масел, не в'язка, хімічно нейтральна, близька за характеристиками до води (макс. вміст гліколю 30%)
• Максимальний робочий тиск: 10 бар (1000 кПа).
• Стандартні фланці корпусу: DN 40, DN 50, DN 65, DN 80 у виконанні PN 6 / PN 10 (4 відп.)
• Встановлення: Вал двигуна строго в горизонтальному положенні
