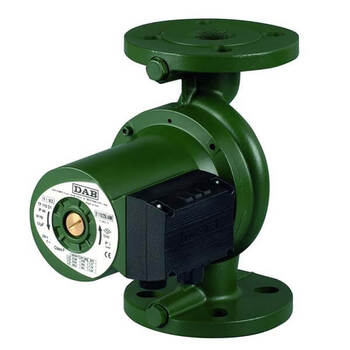

Циркуляційний насос DAB B 56/250.40 M (505814041) використовується головним чином для циркуляції теплоносія в системі опалення. Ця серія насосів відрізняється від серії A іншим типом приєднання патрубків — а саме фланцями з різьбовими штуцерами для підключення манометрів. Насос DAB B має три фіксовані швидкості обертання (з відповідними гідравлічними характеристиками та споживаною потужністю). Перемикання відбувається вручну шляхом переміщення важеля на клемній коробці насоса у відповідне положення. Підшипники насоса змащуються рідиною, що перекачується. А нова технологія із застосуванням штампованої захисної оболонки ротора робить насос практично безшумним.
Також насоси серії B мають пробку для видалення повітря на передній частині насоса (процедура випуску повітря описана в посібнику з монтажу та експлуатації, що постачається разом з насосом). Всі однофазні циркуляційні насоси DAB серії B комплектуються вбудованим тепловим вимикачем, тому насос не вимагає додаткового струмового захисту, його досить просто включити в розетку.
Застосування
Насос для циркуляції холодної або гарячої води в невеликих цивільних та промислових системах опалення та кондиціювання із закритими мембранними або відкритими розширювальними баками.
Конструктивні характеристики
Моноблочний корпус складається з чавунної гідравлічної частини та двигуна з мокрим ротором. Корпус двигуна із штампованого алюмінію. Патрубки насосів різьбові або фланцеві з отворами для підключення манометрів. Робоче колесо із технополімеру. Вал двигуна із загартованої нержавіючої сталі обертається в графітових підшипниках ковзання, що змащуються рідиною, що перекачується. Захисна сорочка ротора, внутрішній кожух статора та ущільнювальний фланець із нержавіючої сталі. Керамічний завзятий підшипник, кільцеві ущільнення з EPDM та латунна пробка для випуску повітря. Двополюсний асинхронний двигун із короткозамкненим ротором має 3 швидкості обертання в однофазній версії та 2 швидкості у трифазній версії. У першому випадку швидкості вибираються спеціальним перемикачем на клемній коробці.
У трифазних модифікаціях перемикання швидкостей здійснюється за допомогою перемичок на виводах статора обмоток. Тепловий вимикач вбудований в обмотки статора однофазної версії двигуна. Для трифазних двигунів має бути встановлений пускач на лінії живлення двигуна. Пускач повинен бути підключений до теплового захисту від перевантаження, вбудованого у двигун, щоб захищати двигун на всіх швидкостях. У здвоєних модифікаціях напірний патрубок вбудований зворотний клапан перекидного типу, що запобігає рециркуляції рідини через непрацюючий насос. У стандартне постачання також входить глухий фланець, що встановлюється у випадку, коли один із двох двигунів знаходиться на обслуговуванні.
Технічні характеристики
Робочий діапазон: від 1 до 12 м3/год, з напором до 6.35 метрів.
Температура рідини: від -10°C до +110°C
Напруга живлення: однофазна 230 V / 50 Hz
Ступінь захисту: IP 44
Клас ізоляції: F
Кабельне введення: PG 11
Перекачувана рідина: чиста, без твердих частинок та мінеральних масел, не в'язка, хімічно нейтральна, близька за характеристиками до води (макс. вміст гліколю 30%)
Максимальний робочий тиск: 10 бар (1000 kPa).
Установка: з горизонтальним валом двигуна на трубі, що подає або зворотною, всмоктувальним патрубком якомога ближче до розширювального бака, вище максимального рівня котла і якнайдалі від відводів, поворотів і з'єднань, для запобігання турбулентності води і, як наслідок, підвищеного шуму .
